Beskrivning

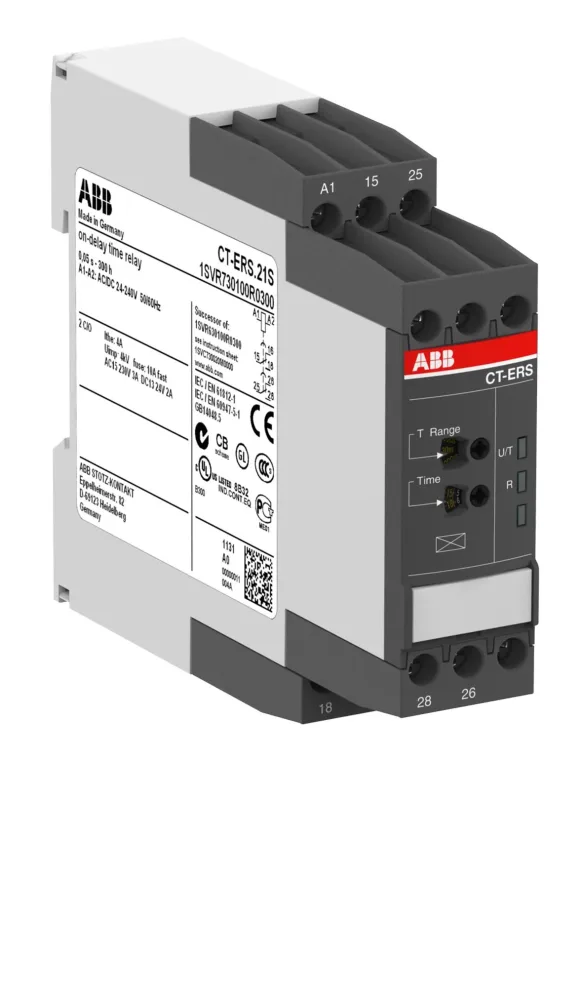

ABB tidsrelä med fördröjning vid avmagnetisering är avsett för tidsfördröjningar vid avslag. Tidsintervallet kan ställas från 0,05–600 s och manöverspänningen är 24–240 V AC/DC. Reläet har en ofördröjd växlande kontakt samt en fördröjd växlande kontakt; kontakterna är dimensionerade för driftspänning upp till 250 V AC och en märkström på 4 A. Anslutning sker med skruvanslutningar och enheten är avsedd för montage på DIN-skena, har kapslingsklass IP20 och levereras inte med uttag samt är inte lämplig för frontmontering. Enheten har måtten 22,5 mm i bredd, 85,6 mm i höjd och 103,7 mm i djup.
- Fördröjning vid avslag för kontrollerad frånkoppling
- Justerbart tidsintervall 0,05 till 600 sekunder
- Brett manöverspänningsområde 24–240 V AC/DC
- En växlande fördröjd kontakt 4 A
- Skruvanslutning för säker inkoppling
- 22,5 mm bred för platsbesparande DIN-montage
| Tekniska data | |
| Antal utgångar, fördröjda, slutande | 0 |
|---|---|
| Antal utgångar, fördröjda, växlande | 1 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
| Bredd | 22.5 mm |
| Djup | 103.7 mm |
| Fjärrstyrning möjlig | Nej |
| Funktion blinkning, startar med paus, fast tid | Nej |
| Funktion blinkning, startar med puls, fast tid | Nej |
| Funktion flytande kontakt vid avmagnetisering | Nej |
| Funktion flytande kontakt vid magnetisering | Nej |
| Funktion fördröjning avmagnetisering | Ja |
| Funktion fördröjning magnetisering | Nej |
| Funktion pulsformning | Nej |
| Funktion stjärn-triangel | Nej |
| Höjd | 85.6 mm |
| Klockfunktion, startar med paus, variabel | Nej |
| Klockfunktion, startar med puls, variabel | Nej |
| Lämplig enbart för fjärrstyrning | Nej |
| Med halvledarutgång | Nej |
| Märkspänning matning vid AC 50 Hz | 24-240 V |
| Märkspänning matning vid AC 60 Hz | 24-240 V |
| Märkspänning matning vid DC | 24-240 V |
| Påbyggbara kontaktblock | Nej |
| Spänningstyp för manöver | AC/DC |
| Tidsområde | 0.05-600 s |
| Typ av elanslutning | Skruvanslutning |
| Utgångar, reversibla fördröjda/ofördröjda | Nej |
| Antal utgångar, fördröjda, slutande | 0 |
| Antal utgångar, fördröjda, växlande | 1 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
