Beskrivning

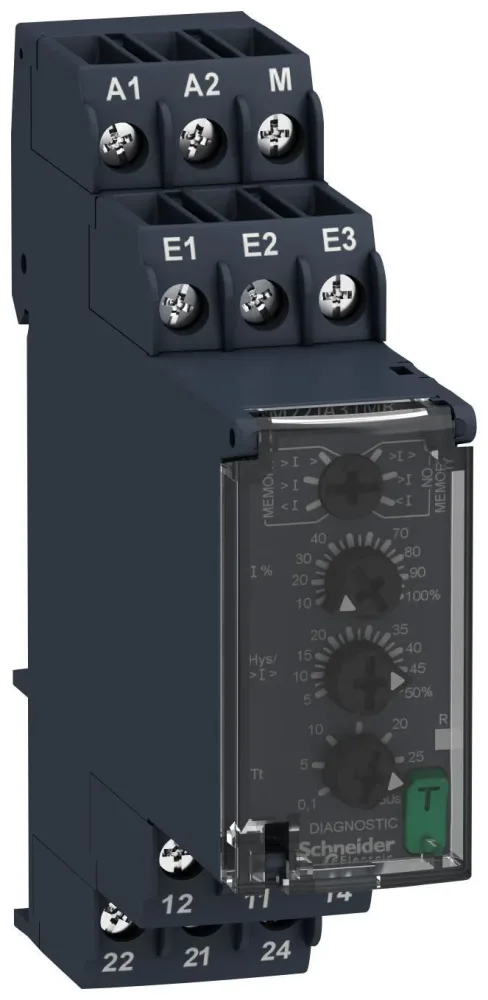

RM22JA31MR är ett kontrollrelä för mätning av över- eller underström. Strömmätning sker genom plintarna M och E1/E2/E3, vilket ger följande 3 mätområden: M och E1 = 4-40 mA. M och E2 = 20-200 mA. M och E3 = 100-1000 mA. Styrreläet levereras med allt från 24 -240V AC/DC, vilket gör det lämpligt för de flesta applikationer. Reläet har 2 C/O-utgångar som kan laddas med upp till 8A. På framsidan finns 4 justerskruvar för att ställa in önskad funktion. På den övre justeringsskruven väljer du önskad funktion (överström, underström eller över/underström samtidigt). Dessutom går det att välja om reläet ska komma ihåg det senast uppmätta värdet när spänningen bryts (minne). Ställ sedan in det önskade gränsvärdet mellan 10-100 % av mätområdet. På den tredje justerskruven kan hysteresen justeras mellan 5-50%. Längst ner är tidsfördröjningen på reläutgångarna justerad mellan 0,1-30 sekunder. Lysdioden på framsidan indikerar status för reläutgången. Testknappen aktiverar utgången när det finns matning på styrreläet. Harmony RM22 är en serie industriella mät- och styrreläer för DIN-skena. Reläet har bakgrundsbelysta LED-skruvar för justering, vilket gör det enkelt att se inställningen på platser med dålig belysning. Den inbyggda testknappen underlättar testning och felsökning eftersom utgången kan testas genom att trycka på knappen. Serien är tillgänglig för antingen 1-fas eller 3-fas applikationer och kan användas för att mäta spänning, ström eller fasavbrott/fassekvens och asymmetri. Dessutom innehåller serien även nivåregleringsreläer för att pumpa in och ut ur vätska i en behållare.
- Övervakning av överström och underström
- Tre mätområden från 4 mA till 1 A
- Matningsspänning 24 till 240 V AC eller DC
- Två växlande utgångar upp till 8 A
- Justerbar hysteres 5 till 50 procent
- Tidsfördröjning justerbar 0,1 till 30 sekunder
| Tekniska data | |
| REACH – Innehåller kandidatämnen | Bly |
|---|---|
| REACH Datum | 2022-07-20 |
| REACH Informationsplikt | Yes |
| Typ | RM22JA31MR |
| 1-fas hysteres möjlig | Ja |
| 1-fas underström möjlig | Nej |
| 1-fas överström möjlig | Ja |
| 3-fas hysteres möjlig | Nej |
| 3-fas underström möjlig | Nej |
| 3-fas överström möjlig | Nej |
| Antal kontakter normalt stängda (NC) | 0 |
| Antal kontakter normalt öppna (NO) | 0 |
| Antal kontakter växlande | 2 |
| Bredd | 22.5 mm |
| Djup | 73 mm |
| Extern strömtransformator | Nej |
| Funktion DC-spänning underström | Nej |
| Funktion DC-spänning överström | Ja |
| Funktion DC-ström hysteres | Ja |
| Höjd | 90 mm |
| Max. justerbar fördröjningstid för frånkoppling | 0.1 s |
| Max. tillåten fördröjningstid för frånkoppling | 30 s |
| Max. tillåten fördröjningstid för tillkoppling | 0.3 s |
| Med avtagbara klämmor | Nej |
| Märkspänning matning vid AC 50 Hz | 24-240 V |
| Märkspänning matning vid AC 60 Hz | 24-240 V |
| Märkspänning matning vid DC | 24-240 V |
| Mätområde ström | 0.004-1 A |
| Spänningstyp för manöver | AC/DC |
| Typ av elanslutning | Skruvanslutning |
