Beskrivning

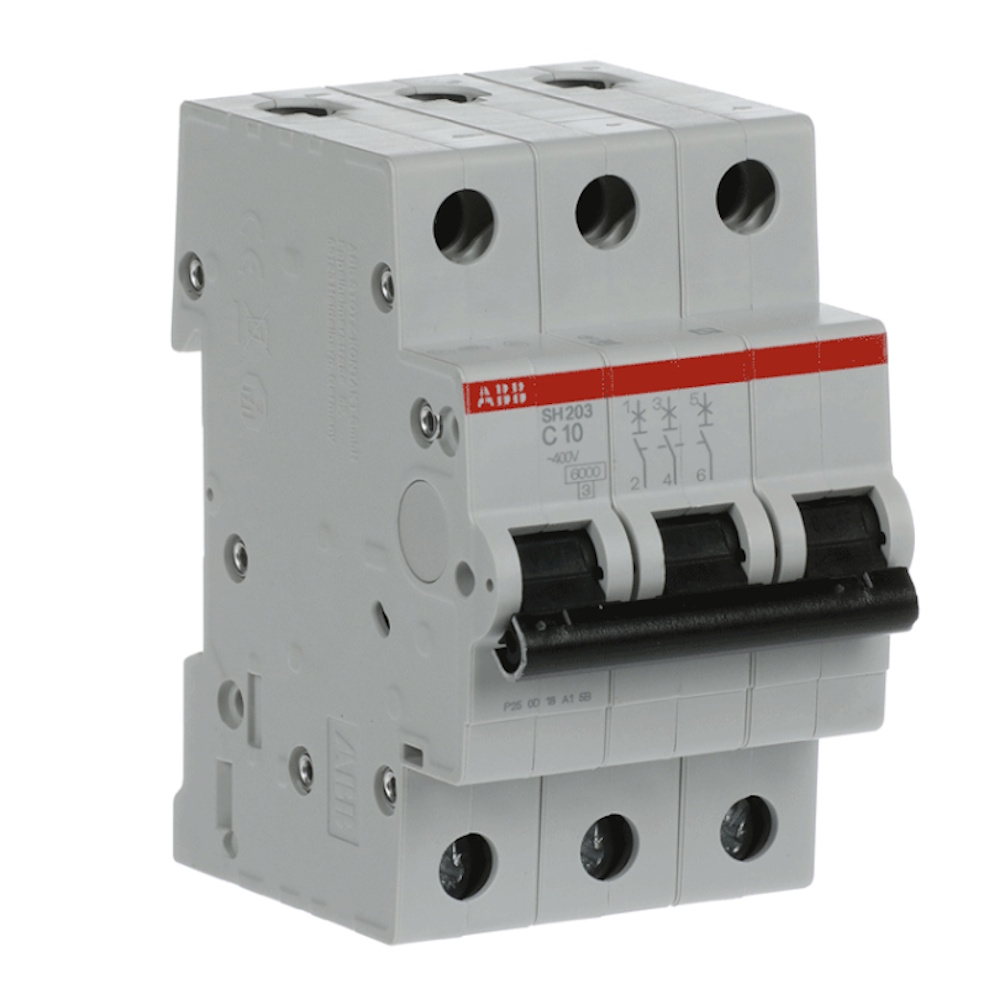

Miniatyrbrytare 3Poler C-Kurva 10A 6kA 400V IP20 ABB
SH203-C10, Compact Home SH200 Miniatyrbrytare är strömbegränsande, De har två olika utlösningsmekanismer.
Beskrivning
SH203-C10, Compact Home SH200 Miniatyrbrytareär strömbegränsande. De har två olika utlösningsmekanismer, den fördröjda termiska utlösningsmekanismen för överbelastningsskydd och den elektromekaniska utlösningsmekanismen för kortslutningsskydd. Alla MCB i produktserien SH200 överensstämmer med IEC/EN 60898-1, vilket tillåter användning för bostadsapplikationer.
Teknisk Information
- Spänningstyp: AC
- Inbyggnadsdjup: 69 mm
- Märkström: 10 A
- Märkspänning: 400 V
- Frekvens: 50-60 Hz
- Utsläppsegenskaper: C
- Nominell isolationsspänning (Ui): 440 V
- Strömbegränsningsklass: 3
- Överspänningskategori: 3
- Föroreningsgrad: 2
- Bredd i antal modulavstånd: 3
- Explosionssäker: Nej
- Kapslingsgrad (IP): IP20
- Antal skyddade stolpar: 3
- Samtidigt byte av nollledare: Nej
- Anslutningsbar ledartvärsnitt (solid kärna): 0,75-25 mm²
- Anslutbar ledartvärsnitt (flertrådig): 0,75-16 mm²
- Omgivningstemperatur under drift: -25-55 °C
- Infälld installation: Nej
- Ytterligare utrustning möjlig: Nej
- Antal stolpar (totalt): 3
- Nominell kortslutningsbrytningskapacitet (Icn) enligt EN 60898 vid 400 V: 6 kA
- Nominell kortslutningsbrytningskapacitet (Icn) enligt EN 60898 vid 230 V: 6 kA
- Nominell kortslutningsbrytningskapacitet (Icu) enligt IEC 60947-2 vid 230 V: 6 kA
- Nominell kortslutningsbrytningskapacitet (Icu) enligt IEC 60947-2 vid 400 V: 6 kA
- Märkimpulsmotståndsspänning (Uimp): 4 kV
Specifikationer
- Mått (BxHxD): 52,5x88x69mm
