Beskrivning

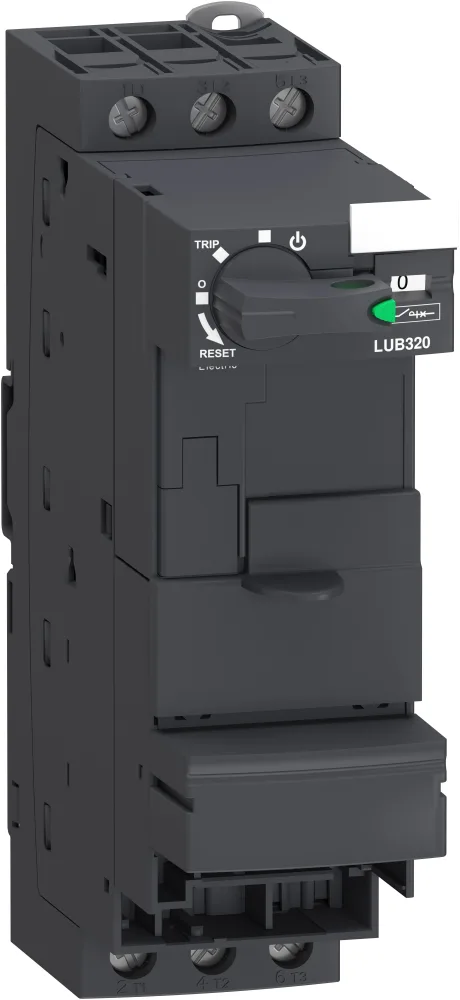

TeSys modell U är frånskiljare, effektbrytare, kontaktor, överströmsrelä och kommunikationsmodul i en enhet, 45 mm bred. TeSys modell U består av tre huvudkomponenter: Basenhet, skyddsmodul samt funktion eller kommunikationsmocdul. Basenheten 5,5 (12A) och 15 kW (32A) vid 400V. Brytförmågan vid 400V är 50 kA, som kan ökas till 130 kA med strömbegränsare. Två utföranden standard och avancerad ( används vid funktion eller kommunikation)
| Tekniska data | |
| Typ | LUB320 |
|---|---|
| Typ av motorstartare | Direktstartapparat |
| Nominell effekt vid AC-3, 400 V | 15 kW |
| Med kortslutningsutlösning | Ja |
| Märkspänning matning vid AC 50 Hz | 24-240 V |
| Märkspänning matning vid DC | 24-220 V |
| Inställning för överlastutlösare | 0 A |
| Nominell driftström Ie | 32 A |
| Märkdriftström vid AC-3, 400 V | 32 A |
| Spänningstyp för manöver | AC/DC |
| Kapslingsklass (IP) | IP20 |
| Märkspänning matning vid AC 60 Hz | 24-240 V |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Antal öppnande hjälpkontakter | 1 |
| Märkdrifteffekt på AC-3, 230 V, 3-fas | 7,5 kW |
| Antal indikatorlampor | 0 |
| Omgivningstemperatur, övre driftgräns | 70 °C |
| Märkeffekt, 460 V, 60 Hz, 3-fas | 15 kW |
| Villkorlig kortslutningsmärkström, typ 2, 400 V | 50000 A |
| Antal manöverpositioner | 3 |
| Mått | 15,4×4,5×12,6 cm |
| Villkorlig kortslutningsmärkström, typ 1, 480 Y/277 V | 10000 A |
| Villkorlig kortslutningsmärkström, typ 2, 230 V | 50000 A |
| Märkeffekt, 575 V, 60 Hz, 3-fas | 15 kW |
| Villkorlig kortslutningsmärkström, typ 1, 600 V/347 V | 4000 A |
| Antal slutande hjälpkontakter | 1 |
| Typ av elektrisk anslutning för hjälp och manöverströmkretsar | Skruvanslutning |
| Lämplig för nödstopp | Nej |
| Med transformator | Nej |
| Koordinationsklass enligt IEC 60947-4-3 | Klass 2 |
| Extern reset möjlig | Nej |
| Med säkring | Nej |
| Skenmontage möjligt | Ja |
